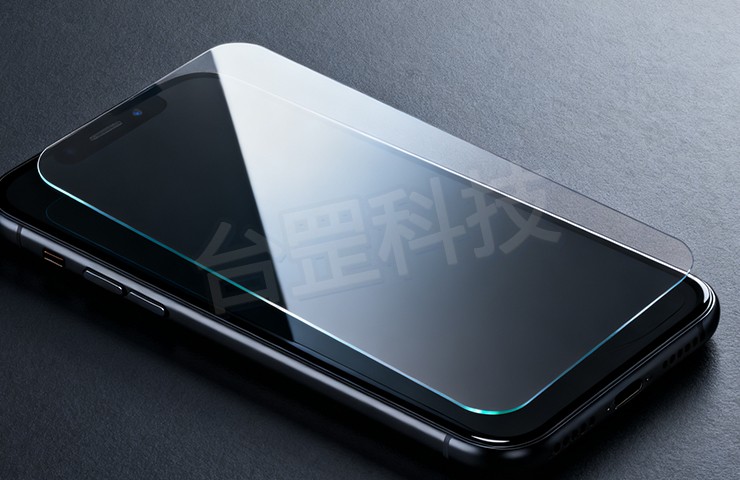

做光学硬化膜的同行都清楚，这层薄膜是电子屏、汽车玻璃的 “性能 buff”—— 加了它，屏幕硬度能从 2H 提升至 4H，汽车玻璃透光率突破 92%。可偏偏 “彩虹纹” 是行业通病：膜面浮现的彩色干涉条纹，不仅让产品颜值断崖式下跌，更会导致客户退货率飙升，良率直接从 90% 骤降至 75%。今天就用通俗的语言拆解：彩虹纹到底怎么来的？又该如何针对性调整？

一、彩虹纹的 3 个核心成因：本质是 “光线传播乱了套”
彩虹纹并非随机出现，而是材料、设备、工艺协同失衡，导致光线在膜层间发生不规则干涉。具体可归结为 3 个关键问题：
1. 材料适配性差：膜层 “基础不牢”
PET 基材是硬化膜的 “地基”，若生产时纵向厚度偏差超过 ±2μm，光线穿过不同厚度区域的 “光程差” 会变大，折射路径紊乱，直接催生彩虹纹；更关键的是膜层折射率匹配 ——PET 基材折射率约 1.57，若搭配的硬化涂层（如有机硅涂层折射率 1.42）差值超过 0.05，光线在两层界面会反复反射、折射，叠加形成彩色条纹。此外，溶剂配方不当也会埋坑：单一水性溶剂或高沸点溶剂（如乙二醇丁醚）占比过高，烘干时溶剂挥发不均，涂层表面会形成纳米级凹凸（高度差＞0.1μm），光线照射后就会 “变彩”。
2. 设备精度不足：膜层 “被折腾变形”
涂布设备的精度直接决定膜层平整度：微凹涂布机的网纹辊间隙误差超 0.01mm，会导致涂层厚度波动 ±0.5μm，干燥后光程差不一致，彩虹纹随之出现；固化环节同样关键，烘箱内温差超过 5℃，涂层会因固化程度不均产生 “软硬差”，收缩应力失衡导致膜面出现微米级褶皱，反光时就会显现彩虹纹；收卷环节的张力失控更致命 —— 张力超过 50N 会拉变形 PET 基材，低于 20N 则导致膜层堆叠不齐，两种情况都会让膜层残留内应力，光线穿过时路径偏移，形成彩虹纹。
3. 工艺参数错位：生产步骤 “不同步”
溶剂与烘干参数不匹配是常见诱因：用沸点 115℃的丁酮作溶剂，却将烘干温度设为 70℃，溶剂无法彻底挥发，残留于涂层中形成 “隐形缺陷”；涂布与固化节奏失衡也会出问题 —— 涂布速度超 12m/min 但固化温度仅 80℃，涂层未流平就固化，表面会留流痕；反之，涂布速度慢（＜5m/min）但固化温度过高（＞130℃），涂层会快速硬化收缩，产生应力纹。更隐蔽的是人为操作：为解决涂布堵辊问题随意添加溶剂，导致涂层固含从 30% 降至 25%，干燥后厚度不均，彩虹纹概率翻倍。

二、4 个实操解决办法：针对性提升良率
找到问题根源后，调整方向就很明确，分享 4 个可直接落地的方案：
1. 优化材料选型：从源头降低风险
采购 PET 基材时，优先选择厚度偏差≤±1.5μm 的高均匀度产品（如东丽、SKC 的抗彩虹专用 PET，国产康得新也有成熟方案，虽成本提升 5%-8%，但良率能补回来）；涂层选择时严格控制折射率差值≤0.03（如 PET1.57 搭配 1.54-1.59 折射率的丙烯酸涂层）。溶剂配方建议采用混合体系，比如乙酸乙酯 + 异丙醇 + 丁酮按 6:3:1 配比，既能将涂层黏度调至 150-200mPa・s，又能保证烘干时挥发均匀，减少残留缺陷。
2. 校准设备精度：确保 “稳定输出”
涂布机需定期校准网纹辊间隙，将误差控制在 0.005mm 以内，同时加装在线测厚仪（精度 ±0.1μm），实时调整参数；固化烘箱升级为多区控温系统，将温差压缩至 ±3℃，搭配风速均匀的循环风装置（风速 2-2.5m/s）；收卷环节改用 “恒张力控制系统”，根据膜宽（如 1.2 米宽 PET 膜张力设为 30-35N）自动调节，再加装跑偏矫正器，避免膜层堆叠变形。
3. 同步工艺参数：让步骤 “踩准节奏”
制定 “溶剂 - 温度 - 速度” 匹配表：采用 6:3:1 混合溶剂时，烘干温度设为 85-90℃，涂布速度 10m/min 对应固化温度 100℃、固化时间 30 秒，确保涂层流平与固化同步；禁止随意添加溶剂，若涂层黏度超标（＞200mPa・s），单次补加溶剂不超过 2%，并记录参数变化，避免配方混乱。
4. 强化过程管控：细节决定成败
在涂布、固化、收卷工位加装背光检测装置（光源亮度 500cd/㎡，搭配 TL84 三波灯），发现彩虹纹立即停机调整，避免批量报废；车间环境需维持万级洁净度（防止粉尘附着形成缺陷），温度控制在 23±2℃、湿度 50±5%，温湿度波动过大会影响涂层流平，间接诱发彩虹纹。

关键词：非晶涂布机，金字塔砂带涂布机
其实彩虹纹并非 “不治之症”，关键是找到自家生产的薄弱环节 —— 是材料折射率不匹配？还是设备张力失控？针对性调整后，良率通常能提升 10%-15%。对于高要求场景（如车载显示膜），还可采用 “低应力涂层配方 + 精密涂布” 组合方案，从根本上抑制彩虹纹产生。
