涂布加工技术作为材料改性与新产品开发的核心手段，正深度渗透轻工造纸、电子信息、显示器件等关键工业领域。其核心价值在于通过精准涂覆功能性涂层，赋予基材全新的物理化学特性 —— 从造纸工业中提升纸张印刷适应性，到电子领域优化薄膜导电性能，再到显示器件中实现纳米级功能涂层，涂布技术的工艺精度与定制化能力，直接决定产品的核心竞争力。不同行业的涂层需求差异显著，从微米级到亚微米级的厚度控制，从单层到十余层的结构设计，推动着涂布工艺向多元化、精准化方向发展。

在造纸工业中，涂布是高端印刷纸生产的关键工序。原纸经涂料处理后，白度可从 75% 提升至 90% 以上，致密性显著增强，耐折度提升 30%，印刷时油墨吸收更均匀。现代造纸设备普遍集成机内涂布机，其涂布幅宽（可达 10-12m）、车速（800-1200m/min）需与抄纸主机精准匹配，确保涂层厚度均匀性（偏差≤±2%）。而特种纸如无碳复写纸、热敏记录纸，则需通过独立涂布机实现定制化加工，例如无碳复写纸的微胶囊涂层（厚度 5-8μm），需精准控制涂布量以保证显色灵敏度，热敏纸的感热涂层则对涂布均匀性要求极高，避免出现局部显色不均。
高分子薄膜深加工领域，涂布技术成为功能化升级的核心路径。高绝缘性 PET 薄膜经抗静电涂层处理后，表面电阻可从 10¹²Ω 降至 10⁸Ω 以下，满足电子元器件包装需求；疏水 PP 薄膜通过亲水涂层改性，接触角从 105° 降至 35°，适配医疗耗材的液体浸润需求。这类产品的涂层厚度多在 3-20μm，部分高端应用如光学滤光片涂层，厚度需控制在 1-5μm，且要求透光率≥92%。此外，胶带、磁记录材料等产品的涂层结构更复杂，胶带的压敏胶涂层需兼顾粘性与剥离强度，磁记录材料的磁性涂层则需保证磁粉均匀分布，这些需求直接驱动了涂布工艺的差异化设计。
平面显示器件领域，涂布技术正朝着纳米级精度突破。防反射涂层、抗划伤涂层的厚度通常不足 1μm（500-800nm），其中导电氧化铟涂层的厚度仅 300-500nm，却需实现表面电阻≤100Ω/□的导电性能。彩色胶片的涂层结构更为复杂，多达 12-15 层的功能涂层（每层厚度 0.1-1μm）叠加，需精准控制各层涂布量与界面结合力，避免层间剥离或性能干扰。这些极端要求推动了涂布工艺向高精度、低缺陷方向发展，对涂布设备的稳定性与控制精度提出了严苛挑战。

关键词：非晶硅钢涂布机

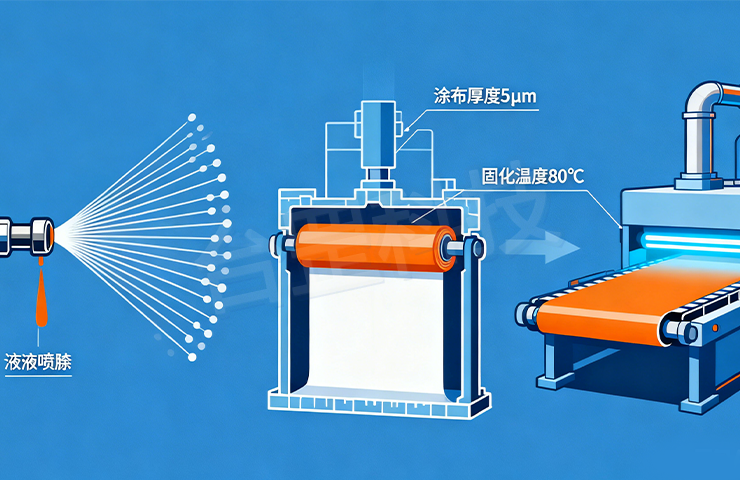

涂布工艺的核心在于 “方法与需求的精准匹配”，目前工业应用的上百种涂布方法，可按涂布量控制逻辑分为四大类，各具适用场景：
自计量涂布方式：如浸渍涂布、正反辊涂，涂布量由涂布液黏度（50-500mPa・s）、车速（10-50m/min）、辊间间隙（10-50μm）等参数协同决定，适合纸张、织物等大面积基材的初步涂覆，涂层厚度偏差约 ±5%；
计量修饰涂布方式：包括刮刀、气刀、计量辊涂布，先涂覆过量液膜再通过刮刀刮除、气刀吹拭等方式控制厚度，刮刀涂布的涂层厚度精度可达 ±3%，适合高黏度涂料（500-1000mPa・s）的涂覆，如造纸工业的机内涂布；
预计量涂布方式：如条缝涂布、坡流涂布、落帘涂布，通过精密供料系统（误差≤±1%）预先计量涂布液，直接涂覆于基材表面，条缝涂布的涂层厚度均匀性可达 ±2%，适合电子薄膜、显示器件等高精度需求，落帘涂布则适用于宽幅基材（幅宽≥3m）的高效涂覆；

混合涂布方法：以凹版涂布为代表，结合了自计量与预计量的核心逻辑，通过网纹辊转移涂料并精准控制涂布量，涂层厚度可在 1-20μm 范围内灵活调整，适配胶带、包装膜等产品的批量生产。
不同涂布方法的特性差异，决定了其行业适配性：浸渍涂布适合低成本、大面积涂覆，条缝涂布主打高精度、低缺陷，凹版涂布兼顾效率与均匀性。未来，随着新能源、柔性电子等领域的发展，涂层需求将向 “超薄化、多功能化、高均匀性” 方向升级，推动涂布技术向更精准的工艺控制、更高效的设备设计、更环保的涂料体系迈进，持续赋能跨行业产品创新。
