在制造业“降本增效”的永恒命题中，有一种工艺堪称“颠覆者”：它能将传统工艺几小时的固化时长压缩至秒级，同时实现几乎零VOCs排放，从电子元件到家具涂层，从医疗器件到光学产品，都能看到它的身影。这就是紫外光固化（UV固化）工艺。它的优势绝非“单纯快”，而是源于“光源-材料-控制”的协同创新。本文将跳出技术术语堆砌，从能量利用、材料特性、场景适配三个维度，拆解UV固化工艺成为多行业“香饽饽”的核心逻辑。

 一、能量协同：找对“光与剂”的匹配密码，固化才能“立等可取”
传统固化工艺如同“慢火炖粥”，靠持续加热让材料逐步固化，不仅能耗高，还容易因受热不均导致产品变形。UV固化则跳出这一逻辑，用“精准开锁”的思路实现极速固化——核心在于UV光源与光引发剂的“波长共振”。

就像钥匙必须匹配锁芯齿纹，UV光源的波长（主流365nm、395nm）需精准对准光引发剂的“吸收峰值”。当光源照射时，光引发剂瞬间被激活，如同“信号员”般触发连锁反应：迅速拉动材料中的低聚物、单体分子“交联聚合”，液态材料在几秒内完成“固态转变”。这种反应无需依赖环境温度，哪怕是手机屏幕微米级的胶层、光学镜片纳米级的涂层，都能实现“表里如一”的固化效果。

而光源技术的升级更让这一优势如虎添翼。如今主流的LED-UV灯，相比传统汞灯能耗降低50%以上，且不含汞元素、发热少，既能减少生产中的能源损耗，又避免了重金属污染。搭配“专属定制”的光引发剂——比如针对光学材料的低黄变引发剂、针对电子元件的耐高温引发剂，UV固化的“极速优势”还能与“精密需求”完美兼容。


 二、材料硬核：配方是“里子”，固化只是“加速成型的手”
若说光源是UV固化的“动力开关”，那固化材料就是支撑性能的“硬核基底”。工艺再快，材料性能拉垮，最终产品也难逃“短命”命运。UV固化材料的配方设计，藏着它“环保又耐用”的关键密码。

材料体系的“主角”是低聚物，它直接决定产品的核心性能：聚氨酯丙烯酸酯能赋予涂层优异的抗冲击性，适配手机外壳、电子配件；环氧树脂类低聚物则主打耐化学腐蚀，适合医疗器械、实验室器具；而有机硅低聚物的耐高温特性，能满足汽车零部件的使用需求。“配角”活性稀释剂则负责调节材料黏度——通过控制其含量，让材料既能顺畅涂覆在复杂曲面，又能避免流挂、缩孔，保证涂层均匀性。此外，消泡剂消除固化过程中的气泡，偶联剂增强涂层与基材的附着力，这些“辅助选手”共同构成了材料的“稳定骨架”。

更关键的是，UV固化材料无需依赖溶剂挥发实现固化。传统溶剂型材料固化时，大量挥发性有机物（VOCs）不仅产生刺鼻气味，还会因溶剂挥发导致涂层收缩、出现针孔；而UV固化材料通过分子交联成型，全程无溶剂排放，既符合环保要求，又能保证涂层尺寸稳定，尤其适合光学膜、电子封装等对精度要求极高的场景。


 三、精准可控：从微米到米级，场景适配无上限
很多人误以为“快”与“精”不可兼得，但UV固化工艺恰恰打破了这一认知——“精准可控”才是它的核心竞争力，也是其能适配多行业的关键。

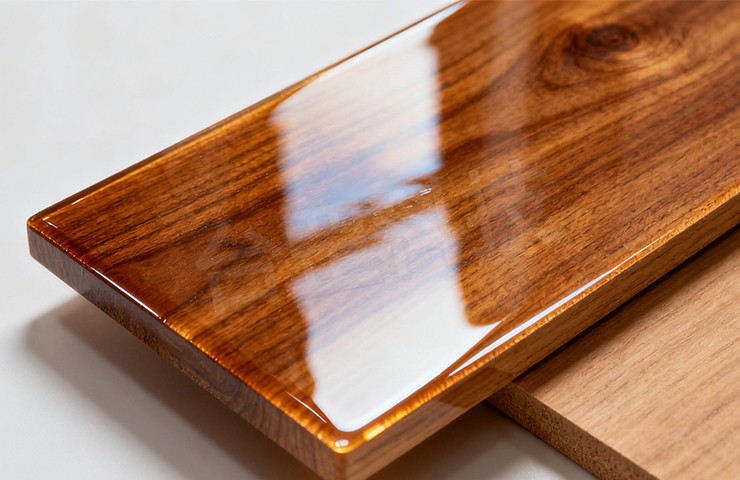

它的“可控性”体现在多个维度：光强可调，薄至几微米的电子芯片封装胶，用低光强照射2-3秒即可固化，避免过度照射导致材料老化；厚达数毫米的复合材料，通过加大光源功率、延长照射时间，或采用多段式照射，确保材料“由表及里”完全固化，杜绝“表面干结、内部黏连”的问题。照射范围也能灵活适配：小到电子元件的微米级焊点保护，大到家具板材的整面涂层固化，甚至是医疗器械的无菌粘接——只要UV光能覆盖，就能根据需求调整工艺参数，实现“按需固化”。

这种灵活性让UV固化在多个领域“开花结果”：电子行业用它实现芯片快速封装，提升量产效率；光学领域靠它制备高精度抗反射涂层，保证镜片透光率；医疗行业则利用其无溶剂、快速固化的特点，完成导管、植入器件的无菌粘接。如今，随着LED-UV技术的升级，深色材料、厚涂层固化的难题也在逐步突破——未来，UV固化的应用场景还将进一步拓展。

关键词：台罡涂布机，非晶涂布机，砂带涂布机
UV固化工艺的走红，从不是“单一技术突破”的结果，而是“光源-材料-控制”三方协同的必然。它用“秒级固化”解决效率问题，用“无溶剂配方”响应环保要求，用“精准调控”适配多元场景，恰好击中了制造业“降本、增效、提质”的核心需求。或许未来某一天，当你拿起手机、触摸家具、使用医疗器具时，背后都有UV固化工艺的“加速身影”。
