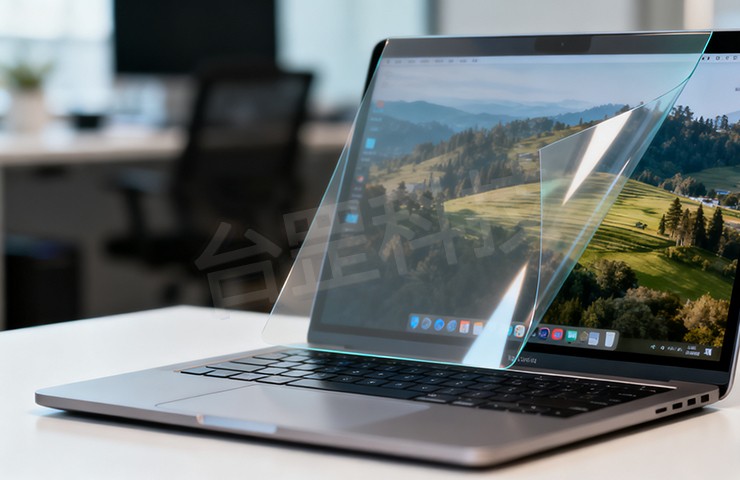

阳光直射下的手机屏一片泛白，深夜办公的电脑屏反光刺得眼睛酸胀 —— 这些困扰用户的视觉痛点，都能被光学 AG 膜精准破解。这层看似普通的薄膜，通过在表面构建精准可控的微观结构，将刺眼的镜面反射转化为柔和的漫反射，成为显示终端不可或缺的 “视觉守护者”。但从 “镜面” 到 “防眩” 的跨越，三条主流技术路线各藏绝技，更暗藏着难以突破的工艺关卡。

一、三条技术路线：各有专攻的 “防眩方案”
光学 AG 膜的核心是 “微观结构调控”，不同技术路线的实现逻辑差异显著，适配场景也各有侧重：
1. 涂层法：性价比首选的 “灵活派”
作为最主流的技术路线，涂层法通过将丙烯酸树脂与纳米二氧化硅（粒径 1-5μm）混合，采用喷涂或辊涂工艺涂覆在 PET 基材表面，经 UV 固化形成均匀的凹凸结构。其优势在于成本可控（单平米成本仅为物理蚀刻法的 1/3），且能适配 PET、PC 等多种基材，尤其适合消费电子显示屏的大规模生产。但技术痛点在于 “均匀性把控”—— 涂层厚度偏差需控制在 ±0.1mm 内，否则会出现局部防眩效果过强（发雾）或过弱（反光），这对微凹涂布机的精度提出极高要求。
2. 物理蚀刻法：极致精细的 “硬核派”
物理蚀刻法堪称 AG 膜领域的 “精工技术”，通过激光或喷砂工艺直接在基材表面 “雕刻” 微米级凹槽（深度 0.5-2μm，误差≤0.1μm），形成的微观结构稳定性极强，防眩效果持久且不易磨损。这种技术产出的 AG 膜，即使长期使用也不会出现结构塌陷，适合汽车中控屏、户外广告屏等高端场景。但难点在于 “精准雕刻”—— 相当于在头发丝直径（约 70μm）的范围内雕刻出均匀纹路，对设备精度和工艺参数的控制要求严苛，单平米生产成本是涂层法的 3-5 倍。
3. 微纳压印法：量产高效的 “实力派”
微纳压印法通过预制的微纳模板（纹路精度 0.1μm），在加热状态下对基材进行压印，一次成型微观结构，生产效率比涂层法提升 2 倍以上，适合百万级别的大规模量产。其核心挑战在于 “模板寿命”—— 一张优质模板需承受上万次压印，且每次压印的纹路一致性误差≤0.05μm，这就要求模板材质具备超高耐磨性（通常选用碳化钨或金刚石涂层），而一张高精度模板的成本可达数十万元。

二、三大工艺关卡：在精度与平衡中死磕
看似简单的 “防眩” 功能，实则是对 “精度” 与 “平衡” 的极致考验，三大工艺难题成为行业普遍痛点：
1. 结构均匀性：杜绝 “白斑暗点” 的关键
微观凹凸结构若出现 “东高西低”—— 如涂层法中颗粒团聚形成的 “大疙瘩”，或蚀刻法中深浅不一的凹槽，会导致屏幕显示时出现 “白斑”“暗点”，这也是低价 AG 膜 “防眩却模糊” 的根源。优质 AG 膜需保证表面粗糙度 Ra 控制在 0.06-0.25μm，且颗粒跨度均匀性误差≤10%，需通过在线检测设备实时监控结构参数。
2. 透光率与雾度的 “生死平衡”
防眩依赖高雾度（光线散射强），但高雾度易导致透光率下降（画面变暗）。行业公认的优质标准是 “雾度 10%-20%+ 透光率≥92%”，这需要反复调试颗粒大小、结构密度 —— 例如涂层法中，将二氧化硅颗粒粒径从 3μm 调整至 2μm，搭配 15% 的添加量，可在雾度 12% 时实现 93% 的透光率，往往需要上百次实验才能找到平衡点。
3. 耐磨与光学性能的 “双重保障”
凹凸结构易藏污、怕刮擦，需覆盖一层纳米级耐磨涂层（厚度 50-100nm）。但涂层过厚会降低透光率（每增加 50nm 透光率下降 1%-2%），过薄则无法达到≥6H 的铅笔硬度要求。高端 AG 膜会采用 “硬涂 + AF 防指纹层” 复合方案，在保证耐磨的同时，实现水接触角≥110° 的抗指纹效果，且不影响光学参数。
关键词：东莞市台罡科技有限公司，金字塔砂带涂布机

三、核心参数：衡量 AG 膜品质的 “硬指标”
一张优质 AG 膜的性能，需通过多维度参数验证：
光学性能：反射率≤2%（强光下可视性关键）、透光率≥92%（保证画面清晰）、雾度 10%-20%（平衡防眩与清晰度）；
机械性能：铅笔硬度≥6H（高端可达 8H）、百格测试 5B 级无脱落（确保附着力）；
环境耐久性：85℃/85% RH 测试 1000 小时性能稳定，500g 钢丝绒摩擦 7000 次无磨损；
功能拓展：叠加防蓝光层可阻隔 400-450nm 有害蓝光，适配护眼需求。
光学 AG 膜的技术进阶，本质是对 “微米级误差” 的持续较真。它不仅解决了反光难题，更通过精准的微观结构调控，实现了 “防眩、清晰、耐磨、护眼” 的多重平衡。在显示技术向大尺寸、高亮度发展的趋势下，AG 膜将进一步突破工艺瓶颈，为用户带来更舒适的视觉体验。
