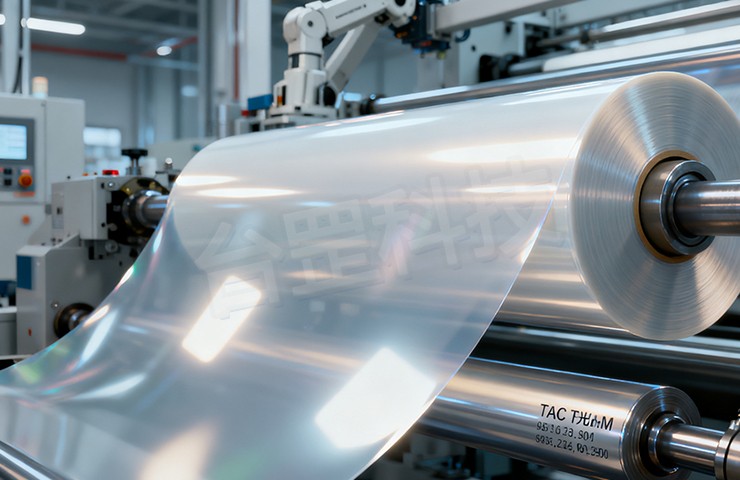

光学膜（PET保护膜、TAC偏光膜、PMMA防眩膜）作为显示、光伏领域的核心材料，对涂层平整度和厚度均匀性的要求精准到微米级——缩孔会导致局部透光率异常，流挂则造成边缘积胶，两者均直接影响下游产品性能。这两类缺陷的本质，是涂层流平性与表面张力、黏度的平衡失衡，需结合光学膜“基材敏感、涂层薄、精度要求高”的特性针对性破解。

 一、缩孔：表面张力与污染引发的“凹陷难题”
缩孔是固化后涂层出现的0.1-1mm圆形凹陷，核心诱因集中在基材、配方、工艺、环境四大维度。基材层面，PET脱模剂残留、TAC膜油污污染会形成低表面张力隔离层，导致涂层无法浸润；未预处理的PET表面张力（32-34dyne/cm）低于涂层（30-36dyne/cm），也会引发收缩凹陷。配方上，消泡剂过量（超0.5%）或溶剂与树脂匹配性差，会造成表面张力不均，高张力区域涂层向低张力区域流动形成缩孔。工艺中，微凹涂布的空气卷入、UV固化速度过快（无流平时间），以及环境粉尘、设备交叉污染，都是缩孔的重要诱因。

解决需从源头管控：基材经“碱洗+等离子处理”，将表面张力提升至38-42dyne/cm，储存时用保护膜覆盖；配方中消泡剂（0.1%-0.3%）、流平剂（0.2%-0.5%）精准控量，选择匹配溶解度参数的溶剂体系；工艺上校准网纹辊目数与压力，UV固化预留5-10s流平时间，溶剂型涂层采用阶梯式干燥；车间保持40-60%湿度，设备切换时用专用溶剂彻底清洗。

 二、流挂：黏度不足与固化滞后导致的“流淌缺陷”
流挂表现为涂层沿基材边缘流淌形成的泪痕状缺陷，厚度偏差超10%，核心问题是黏度失控与固化滞后。配方上，溶剂添加过量（超50%）或树脂分子量过低（＜5万），会让涂层流动性过强；未添加气相二氧化硅等触变剂，缺乏“剪切变稀”特性，涂布后持续流动。工艺中，网纹辊目数过小（涂5μm用600目）导致涂层超厚，涂布速度低于5m/min使涂层停留时间过长，均易引发流挂。此外，基材张力波动、固化灯功率不足（UV能量＜800mJ/cm²），会让涂层长时间处于可流动状态，加剧缺陷。

破解需聚焦“黏度调控+工艺协同”：配方控制溶剂比例（15%-30%），选用分子量8-15万的树脂，添加0.5%-1.5%气相二氧化硅提升触变性；工艺上按目标厚度匹配网纹辊（3μm用1500目），涂布速度设8-15m/min，UV采用多灯串联固化；基材激光修边，通过闭环系统稳定张力（波动＜±5%），溶剂型烘箱用“红外+热风”加速定型。

 三、全流程预防：构建零缺陷管控体系
缩孔与流挂的解决关键在“预防”：基材入厂检测表面张力与脱模剂残留（水接触角＜30°为合格）；新配方先小试验证流平性；建立参数台账，记录涂布速度、固化功率等数据；涂布后加装在线测厚仪与瑕疵检测仪，超标自动报警。

关键词：非晶涂布机，金字塔砂带涂布机
光学膜涂布的零缺陷，依赖对每一个微米级变量的精准把控。只有平衡好表面张力、黏度、固化速度等核心参数，打通基材、配方、工艺、环境的全链条管控，才能实现涂层的平整透亮，满足高端领域的严苛需求。
