光学一致性的定义不同于普通功能膜
量子点膜在显示背光模组中承担的是颜色转换功能。蓝光LED发出的光穿过量子点层时，部分被红、绿量子点吸收并转换为更长波长的光，与未被吸收的蓝光混合形成白光。这个转换过程对量子点层的光学要求，与普通功能涂层存在本质差异。普通功能涂层追求的是厚度均匀和表面平整。量子点膜的光学一致性则包含两个更严苛的维度：一是**转换效率的一致性**，即同一片膜上不同位置的量子点将蓝光转换为红绿光的比例应当相同；二是**色坐标的一致性**，即不同位置的发射光谱峰值位置和半峰宽应当保持稳定。厚度均匀性只是实现这两个目标的基础条件之一，分散状态和微观结构对光学一致性的影响同样深远。行业中对量子点膜的色偏差要求已达到CIEΔx≤0.015、Δy≤0.012的水平，厚度偏差控制在9μm以内，这些指标对应的工程约束贯穿从浆料制备到干燥成膜的每一个环节。

配体脱落：分散稳定性的第一重失效
量子点粒径在1至10纳米之间，比表面积巨大，表面原子占比极高。为了维持量子点在溶液中的单分散状态，合成过程中会在颗粒表面包覆一层有机配体，通过配体与量子点表面的配位键以及配体链之间的空间位阻效应，阻止颗粒之间的范德华力诱导的团聚。问题出现在成膜阶段。量子点溶液从液态向固态转变的过程中，溶剂逐渐挥发，颗粒间距缩小，配体链的构象自由度降低。如果配体与量子点表面的结合不够牢固，在干燥过程中就会从颗粒表面脱落。配体一旦脱落，颗粒之间失去空间位阻屏障，在范德华力驱动下迅速靠近并团聚。华南理工大学的研究团队对ZnO量子点薄膜的研究揭示了这个过程的时序特征：在干燥的前20分钟内，配体脱落引起的粒子团聚是主导因素；此后外界水氧的附着进一步加剧团聚，薄膜厚度和形貌持续恶化。
配体脱落的根本原因在于配位键的强度不足。乙醇胺等常用配体通过胺基与量子点表面配位，但这种配位键在干燥条件下容易断裂。乙二胺四乙酸（EDTA）作为一种多齿配体，其分子结构中含有四个羧基，每个羧基都可以与量子点表面形成配位键。羧基在ZnO表面的吸附能达到1.39eV，远高于胺基的0.88eV。更重要的是，EDTA的四条分支链在量子点表面形成密集的空间位阻层，即使某一条分支的配位键断裂，其余分支仍能将配体锚定在颗粒表面，维持分散稳定性。

表面张力与浓度猝灭的耦合
即使配体在干燥过程中保持完好，量子点的分散状态仍然受到基材表面张力的影响。量子点/聚合物混合液在基材上铺展时，如果基材表面张力较大，液膜与基材之间的相互作用会驱动量子点向某些区域迁移和聚集。这种由表面张力驱动的聚集，会导致局部区域的量子点浓度显著升高。量子点浓度过高时，相邻颗粒之间的距离缩短到福斯特共振能量转移的临界范围以内，激发态能量在颗粒之间非辐射性地传递并最终耗散，表现为荧光强度的下降。浓度猝灭是一种纯物理过程，不涉及化学降解，但它对光学一致性的破坏同样显著——在同一片膜上，量子点浓度高的区域亮度偏低，浓度低的区域亮度偏高，形成肉眼可见的亮度不均。江南大学的研究表明，基板表面张力增大虽然能在一定程度上提升量子点的色纯度，但同时会导致荧光强度的明显下降。这意味着在量子点膜的涂布工艺中，基材表面张力的选择需要在色纯度和亮度之间寻找平衡点。实际产线中，基材在涂布前通常经过电晕或等离子处理以调控表面能，处理强度的标定需要兼顾这两项光学指标。

干燥路径对分散状态的双重影响
量子点膜涂布后的干燥过程，同时承担着溶剂脱除和分散状态固化的双重任务。干燥温度和时间的选择，对量子点的分散稳定性和最终光学性能产生深远影响。
高温干燥会加速配体的热脱附。CdSe/ZnS核壳结构量子点在超过80°C的温度下，核壳结构可能出现塌陷，量子点粒径从5nm级别增长到20nm级别，导致量子产率急剧下降、发射波长红移。量子点膜的干燥温度窗口因此比普通光学膜更窄，需要在确保溶剂充分脱除的前提下将基材温度控制在量子点可承受的范围内。
干燥速率的空间均匀性同样关键。如果烘箱横向存在温度梯度或风速不均，不同位置的溶剂挥发速率就会出现差异。挥发快的区域，量子点在更短的时间内被固定在聚集状态；挥发慢的区域，量子点有更长的迁移时间，聚集程度可能不同。这种因干燥速率差异导致的分散状态横向不均，最终体现为膜面光学性能的空间波动。

涂布装备的协同精度要求

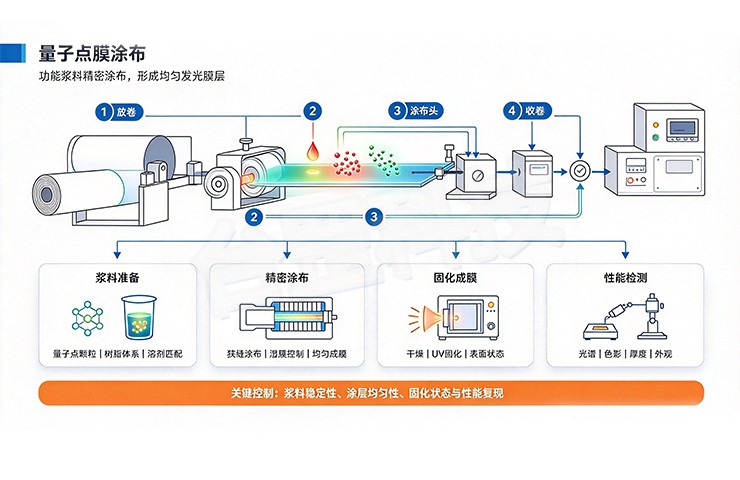

量子点膜的涂布方式中，狭缝涂布因预计量特性在量产中受到关注。目前量子点薄膜的涂层厚度通常在50至100微米范围，这种较大的涂布量对模头的出料均匀性和供料稳定性提出了要求。在1500mm幅宽上，厚度不均匀度如果达到5至10μm，对应的色坐标偏差就可能超出客户公差范围。

关键词：非晶硅钢涂布机
模头唇口在全宽范围内的间隙一致性、供料泵的脉动抑制水平以及模头温度控制的均匀性，共同决定湿膜厚度的空间分布。湿膜厚度的微小偏差，在干燥后通过量子点浓度和光程长度的双重效应被放大为色坐标的偏移。干燥系统的设计需要与涂布精度协同考量。溶剂挥发过程中，量子点膜的体积收缩率与量子点固含量相关，烘箱各段的温度和风速需要根据膜的收缩行为逐段设定。过辊与悬浮的组合干燥方式在量子点膜产线中较为常见，悬浮段避免了湿膜与辊面的接触，减少了量子点在接触应力下发生定向迁移的风险。干燥段的全宽温度均匀性和风速均匀性，是保证量子点在横向各位置经历相同干燥路径的前提条件。
量子点膜涂布的技术核心，在于理解分散稳定性与光学一致性之间的传递关系。配体选择决定了量子点在干燥过程中的抗团聚能力，表面张力调控影响了湿膜阶段的颗粒分布均匀性，干燥路径则决定了这些分布状态被固化时的空间一致性。涂布装备的精度和控制能力，是这套材料-工艺-装备协同体系中不可替代的一环。
